一、进口流量平衡阀产品概述 品牌：美国威盾VTON 进口流量平衡阀（Flow Control Valves）种具有特殊功能的阀门。流量平衡阀具有良好的流量特性，能够合理地分配流量。可以有效地解决供热(空调)系统中存在的室温冷人不均问题。由于流量平衡阀设有开启度指示，开度所定装置及用于流量测定的测压小阀，所以只要在个支路及用户入口装上适当规格的平衡阀，并用专用职能仪表进行一次性调试后所定，将系统的总水量控制在合理的范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度 100℃。 二、进口流量平衡阀主要技术参数 公称压力 | 1.0、1.6MPa | 公称通径 | 15～600mm | 适用介质 | 水、油等非腐蚀性液体 | 适用温度 | 0～100℃ | 法兰标准 | GB/T 17241.6、GB/T 9113 | 试验标准 | GB/T 13927、API598 |
二、进口流量平衡阀主要零件材料 零件名称 | 材质 | 阀体、阀盖 | 铸铁、铸钢、不锈钢 | 阀瓣 | 碳钢、铬不锈钢+丁腈橡胶 | 阀杆 | 不锈钢 | 阀杆螺母 | 黄铜 | 填料 | 膨胀石墨 |

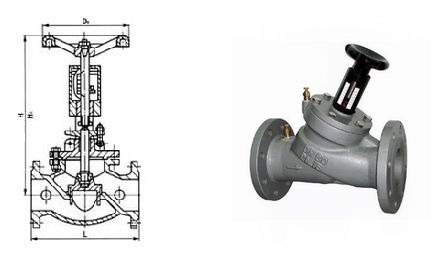

三、进口流量平衡阀连接尺寸图
公称通径 (mm) | 尺寸(mm) | L | H | H1 | D0 | 15 | 130 | 150 | 160 | 80 | 20 | 150 | 160 | 170 | 80 | 25 | 160 | 182 | 197 | 80 | 32 | 180 | 192 | 207 | 90 | 40 | 200 | 250 | 270 | 100 | 50 | 230 | 264 | 284 | 120 | 65 | 290 | 380 | 410 | 200 | 80 | 310 | 413 | 448 | 200 | 100 | 350 | 446 | 506 | 240 | 125 | 400 | 540 | 595 | 240 | 150 | 480 | 623 | 688 | 360 | 200 | 495 | 687 | 762 | 400 | 250 | 622 | 782 | 867 | 500 | 300 | 698 | 914 | 1009 | 500 | 350 | 787 | 968 | 1073 | 680 | 400 | 914 | 1037 | 1152 | 680 | 500 | 978 | 1440 | 1440 | - | 600 | 1295 | 1790 | 1790 | - |
|
