一、进口自力式压差平衡阀产品概述 品牌：美国威盾VTON 进口自力式压差控制阀（Self-operated pressure balance valve），是不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。 二、进口自力式压差平衡阀产品特点 自力式压差控制阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；
3、采用先进技术膜片，理论误差为零，且可承受0.8MPa的压差；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法：
a、调节控制压差的大小；
b、调节被控系统阻力的大小；
6、具备消除堵塞的功能，当控制压差最大时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。
7、控制压差精度±5； 三、进口自力式压差平衡阀技术参数 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 公称压力 | PN1.0、1.6 MPa | 阀体形式 | 直通铸造阀 | 法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) | 连接形式 | 法兰(FF RF RTJ)、螺纹(适用于1″以内) | 介质温度 | 0～150℃ | 工作压差范围 | 0.02～0.3MPa | 控制压差设定值 | 0.02MPa | 控制压差可调范围 | 0.02～0.3MPa | 导压管长度 | 1.6m | 导压管连接端尺寸 | 1/2"管螺纹 |
三、进口自力式压差平衡阀零件材料 底盖 | 铸铁、球墨铸铁、铸钢 | 弹簧 | 65Mn/60Si2Mn | 阀体 | 铸铁、球墨铸铁、铸钢 | 阀座 | 2Cr13、304 | 阀芯、阀杆 | 2Cr13、304 | 密封垫片 | 柔性石墨、聚四氟乙烯 | 上盖 | 铸铁、球墨铸铁、铸钢 |

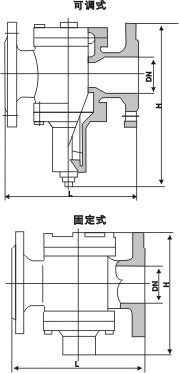

四、进口自力式压差平衡阀连接尺寸图
公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 100 | 110 | 115 | 130 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 428 | 480 | 650 | 700 | H | 130 | 145 | 160 | 174 | 220 | 240 | 300 | 310 | 375 | 455 | 545 | 6255 | 720 | 775 | 960 | H1 | 58 | 63 | 74 | 99 | 133 | 140 | 189 | 176 | 224 | 290 | 347 | 399 | 431 | 459 | 595 | Kvs(m3/h) | | | | | | | | | | | | | | | |
|
