一、进口内螺纹隔膜阀产品介绍

品牌:美国威盾VTON

进口内螺纹隔膜阀,Internal thread diaphragm valve,也叫丝扣隔膜阀,内丝隔膜阀,内螺纹不锈钢隔膜阀,是指采用内螺纹的连接方式,一般是小口径隔膜阀,启闭件是一块用软质材料制成的隔膜,把内腔与阀盖内腔及驱动部件隔开的隔膜阀,专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。
    内螺纹隔膜阀采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。内螺纹隔膜阀用于含硬质悬浮物的介质;由于内螺纹隔膜阀介质只与阀体和隔膜接触,所以无需填料函,不存在填料函泄漏问题,对阀杆部分无腐蚀可能。



二、进口内螺纹隔膜阀产品参数

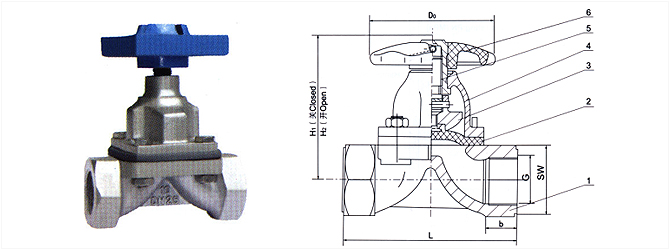

部件列表:1.阀体 2.隔膜 3.阀瓣 4.阀杆 5.阀盖 6、手轮
设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

EG11W内螺纹隔膜阀用途

本阀适用温度:≤120℃、≤150℃(按照隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6



三、进口内螺纹隔膜阀材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
隔膜:橡胶
阀瓣:铸铁、不锈钢
阀杆:碳钢、不锈钢
手轮:铸铁

EG11W内螺纹隔膜阀测试

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



四、进口内螺纹隔膜阀主要尺寸参数

公称通径

公称压力
MPa

工作压力
MPa

L
mm

SW
mm

b
mm

H1
mm

b
mm

D0
mm

质量
Kg/kilos

DN

G

8

1/4

1.6

1.6

50

20

-

60

66

45

0.6

10

3/8

50

24

-





45

0.7

15

1/2

65

38

8

84

92

50

0.8

20

3/4

85

40

12

93

103

50

1.1

25

1

110

48

18

106

120

66

1.9

32

1 1/4

120

58

18

137

156

96

3.3

40

1 1/2

140

69

18

142

163

96

4.2

50

2

165

85

20

167

192

96

5.8

65

2 1/2

1.0

203

60

20

190

225

165

9.5

80

3

254

105

32

206

246

230

16.2
